​1.内部尺寸：深x宽x高(900x950x1600)(mm)。

2.最高温度：160 C；使用温度：120至150°C。

3.总功功率：18KW。

4.供电方式：三相四线制。

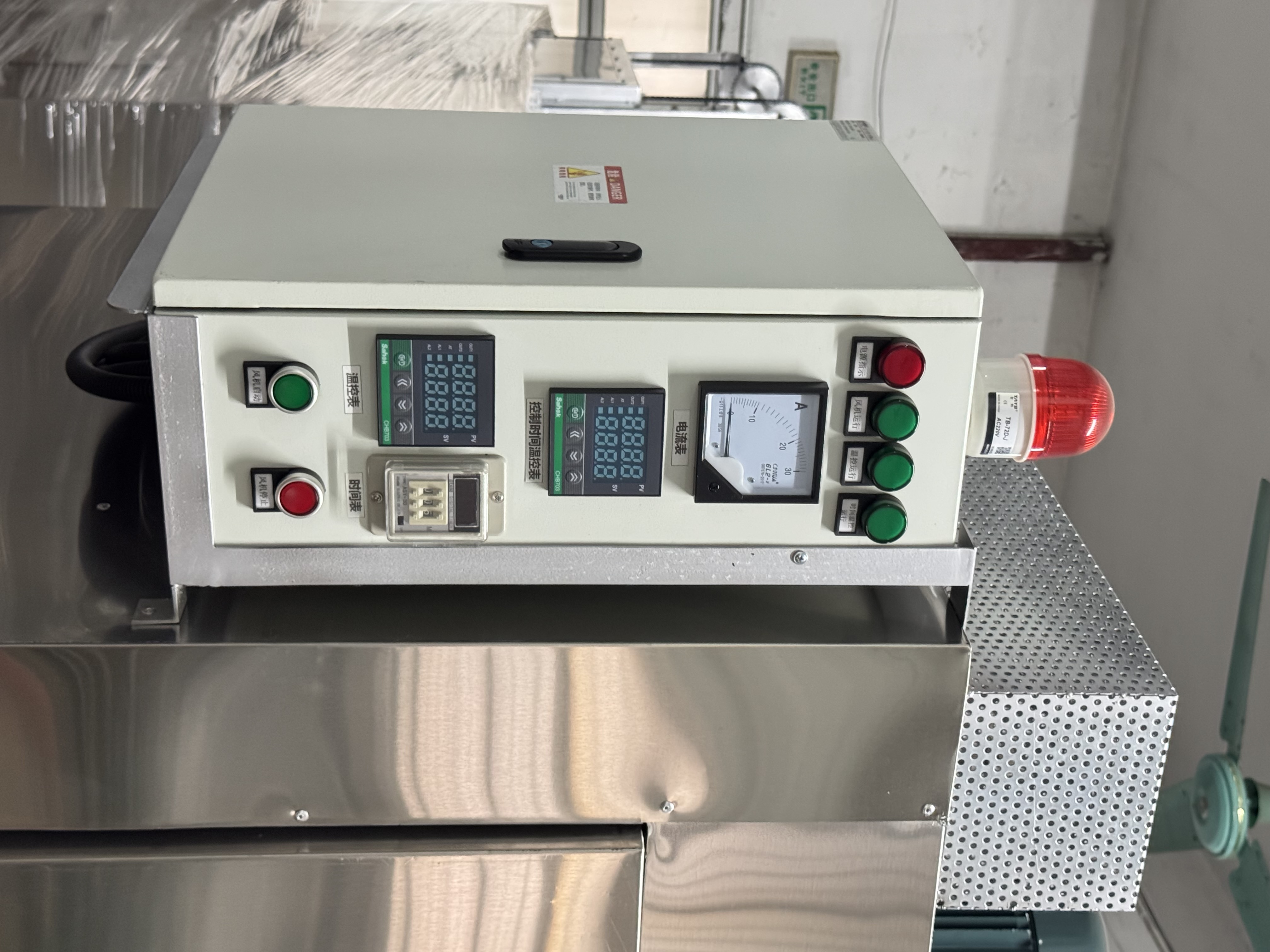

设备电控箱面板操作说明

1.启动：开启运风马达控制和加热功能控制开关。

2.停止：停止运风马达控制和加热功能控制开关。

3.加热开关：控制加热功能。

4.计时开关：控制计时器的手动，关，自动功能。

5.计时器：设定计时功能。单位为分钟，范围为0-999分钟可调。+/-可以调整时间，设定时间到时自动报警并断电停止加热功能。

6.温控时间表：此表功能是当温度达到温度表设定温度时（一般出厂前设定为80℃），时间表才开始计时，此设计好处是不以传统烤炉一启动就开始计时，回形不容易控制品质，而用温控时间表计时，就可完全杜绝此现象。

7.温控表：温度控制功能。

8.电压表/电流表：显示电压/电流用。

9.报警灯：当控制时间表达到设定时间时报警器发出声音并闪烁红色灯光提醒操作人员。

开机程序

打开电源开关-设备得电运行；按启动开关一马达得电运行；打开加热开关一加热器开始加热。

1.温控表按SET，此时SV栏的数字在闪烁，可以按▲/▼调温度到150°C，再按SET键确认，此时设备进入自动控温状态。

2.将计时器的个位设定为1时，1分钟后报警。

关机程序

关闭加热开关一加热器不再加热；按停止开关-马达停止运行；关闭电源开关-设备停止运行

温控器面板操作说明

仪表在测量状态下按SET键，再按<<键可以移动，按▲/▼键设定烤箱温度,最后按SET确认。在修改设定状态下，若5秒内无任何操作，则自动返回测量状态。

高温烤炉操作注意事项

1.第一次开炉时注意马达运转方向，方向反转时需要调换一条380V电线。

2.炉温最高不超过160°C。

3.不允许炉温高于160°C时打开炉门激烈冷却。

4.不装入潮湿和带油污的工件。

5.每月打扫一次炉膛，清除氧化皮及其他污物。

6.每月检查电阻丝引出棒的夹头紧固情况，清除氧化皮并及时拧紧夹头。

7.每月检查仪表、热电偶的情况，并进行标定。

8.注意发热体的情况，当发现升温不正常时，更要仔细检查，发现损坏及时更换
